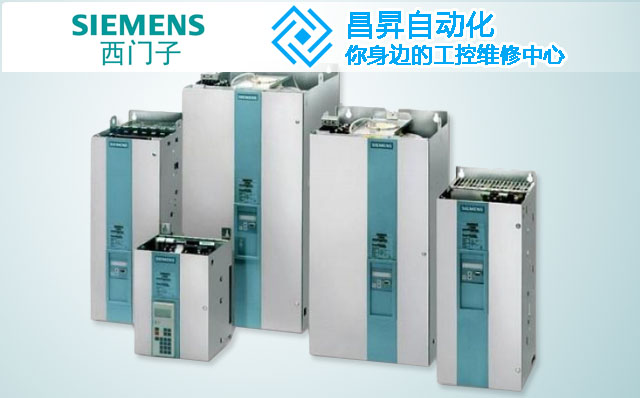

西門子直流調速器是一種電機調速裝置，包括電機直流調速器、脈寬直流調速器、可控硅直流調速器等，一般為模塊式直流電機調速器，集電源、控制、驅動電路于一體，采用立體結構布局，控制電路采用微功耗元件，用光電耦合器實現電流、電壓的隔離變換，電路的比例常數、積分常數和微分常數用PID適配器調整。具有體積小、重量輕等特點，可單獨使用也可直接安裝在直流電機上構成一體化直流調速電機，可具有調速器所應有的一切功能。
直流調速器就是調節直流電動機速度的設備，由于直流電動機具有低轉速大力矩的特點，是交流電動機無法取代的，因此調節直流電動機速度的設備——直流調速器具有廣闊的應用天地。
下列場合需要使用直流調速器：
1、需要較寬的調速范圍;
2、需要較快的動態響應過程;
3、加、減速時需要自動平滑的過度過程;
4、需要低速運轉時力矩大;
5、需要較好的挖土機特性，能將過載電流自動限制在設定電流上。
以上五點也是直流調速器的應用特點。
數控機床、造紙印刷、紡織印染、光纜線纜設備、
包裝機械、電工機械、食品加工機械、橡膠機械、生物設備、印制電路板設備、實驗設備、焊接切割、輕工機械、物流輸送設備、機車車輛、醫療設備、通訊設備、雷達設備、衛星地面接收系統
工作原理
直流調速器就是調節直流電動機速度的設備。上端和交流電源連接，下端和直流電動機連接，直流調速器將交流電轉換成兩路輸出直流電源，一路輸入給直流電機勵磁(定子)，一路輸入給直流電機電樞(轉子)，直流調速器通過控制電樞直流電壓來調節直流電動機轉速。同時直流電動機給調速器一個反饋電流，調速器根據反饋電流來判斷直流電機的轉速情況，必要時修正電樞電壓輸出，一次來再次調節電機的轉速。
1、檢查電樞碳刷，碳刷的長度，接觸面和彈力都合適;
2、檢查換向環，表面應平整，無凹痕，無損傷，溝槽沒有被碳粉短路;
3、檢查測速反饋部件與電機非負載測的連軸節沒有問題。
4、檢查馬達波箱是否有問題，漏油、潤滑不良，傳動機構磨損，可能造成負荷不平穩而使調速器頻繁調節。
如果是模擬調速系統，對于一般的電氣維修人員難度會比較大，但仍然要按以下步驟處理：
1、測量調速器提供給電機的勵磁是否符合電機的要求并且穩定，一般它應該恒定，以保證磁場穩定，這是恒速的有利條件;
2、測量電樞電壓以確定其變化范圍;(對于一個給定，一般可取40%左右更大給定)
3、在上述條件下測量測速發電機的反饋電壓;
4、在上述條件下測量電機的電流;
5、人為增加電機負載觀察電機轉速變化，如果負載增加速度明顯變化，應將IMAX增大;如果沒有明顯變化，進入下一步;
6、調整反饋增益(增大或減小看是否有變化)如果沒有變化，恢復到調整前位置，進入下一步;
7、調整速度環比例增益，積分電容，以使速度穩定;
8、重新整定電流環參數;
9、在全部設定范圍試車，進行精調，以求在所有速度段，負載任何變化下都保持速度穩定;
10、生產試車以確認滿足其工藝要求。符合要求完成維修，不符合，根據需要調整參數。
