英威騰變頻器無輸出電壓故障檢修案例
來源：昌昇自動化時間：2021-06-19

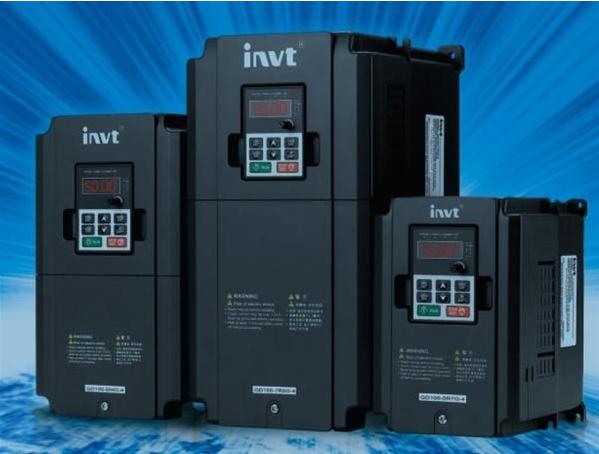

invt變頻器無輸出電壓故障檢修案例，英威騰變頻器維修故障分析，英威騰變頻器算是國內比較有名的一個品牌，在各行業運用的也比較廣泛，那么英威騰變頻器有哪些常見的典型故障呢，怎么去處理？
英威騰的CH系列變頻器容易出現一特別典型故障：變頻器上電顯示正常，但一運行變頻器即出現，顯示屏閃一下然后顯示CHV（或CHE、CHF）又回到待機狀態，無法正常運行。這時只撥下變頻器冷卻風扇的插頭，試運行一切正常。
這是因?yàn)?strong>英威騰CH系列變頻器的小功率機型使用24V直流供電的冷卻風扇，而風扇電源又是直接由驅動板的開關電源的24V供電，且風扇是在變頻器運行時才工作。一但風扇出現故障（故障時的風扇所用電流一般比正常時大很多），此時運行變頻器，主控板發出控制信號打開風扇，24V電源因風扇故障電流過大，開關電源過流保護動作，開關電源復位后又回到待機狀態。
變頻器無輸出電壓的檢修
1.故障現象
2.故障分析
主電路P、N之間直流電壓正常，說明整流、限流和儲能等電路基本正常，制動電路和逆變電路也不存在短路故障。變頻器無輸出電壓的原因在于逆變電路不工作，因?yàn)槟孀冸娐啡齻€(gè)上橋臂同時開路的可能性非常小，而逆變電路不工作的原因在于無驅動脈沖。
根據前面介紹的變頻器電路工作流程可知，逆變電路所需的驅動脈沖由CPU產生，并經驅動電路放大后提供，所以逆變電路不工作的原因可能在于CPU和驅動電路出現故障，另外，如果逆變電路的過流、過熱等檢測電路出現故障時，也會使CPU識別失誤而停止輸出驅動脈沖，此外，這些電路工作電壓都由開關電源提供，故開關電源出現故障也會使逆變電路不工作。
3.故障檢修
(1)檢測開關電源有無輸出電壓，若無輸出電壓，應檢查開關電源。
(2)對變頻器進行運行操作，同時用示波器測量CPU的驅動脈沖輸出腳有無脈沖輸出，若CPU有脈沖輸出，故障應在驅動電路，它無法將CPU產生的驅動脈沖送到逆變電路，若CPU無脈沖輸出，應檢查CPU及檢測電路。
在通電期間，禁止用萬用表和示波器直接測量逆變電路IGBT的G極，因?yàn)闇y量時可能會產生干擾信號，將IGBT非正常觸發導通而損壞。另外，嚴禁斷開驅動電路后給逆變電路通電，因?yàn)槟孀冸娐犯鱅GBT的G極懸空后極容易受干擾而使C、E極之間導通，如果上、下橋IGBT同時導通，就將逆變電路的電源直接短路，IGBT和供電電路會被燒壞。
