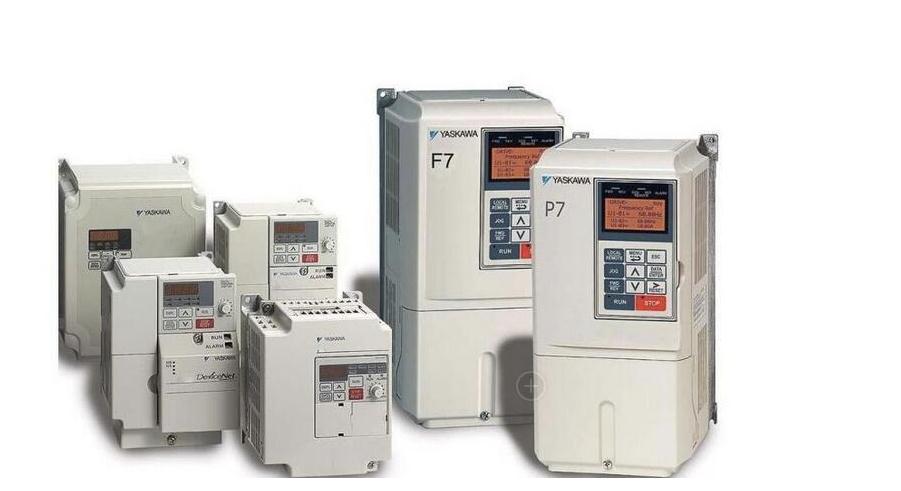

安川變頻器維修常見故障分析
來源：昌昇自動化時間：2021-08-07
（１）安川變頻器維修過電流，顯示字符：OC。跳閘原因是輸出端UVW短路，負載過大，加/減速時間設定不正確或轉矩提升量不合理，造成過電流或主回路模塊過熱。檢查電動機接線盒內有無短路，電動機繞組是否對地、相間短路，變頻器至電動機的電纜是否對地或相間短路，適當減小負荷，重新設定加減速時間和轉矩提升量。如果斷開負載，變頻器維修過流故障，說明變頻器逆變電路故障，檢查逆變電路IGBT模塊的好壞，更換故障模塊。
（２）安川變頻器維修過電壓，顯示字符：OV。跳閘原因是直流母線產生過電壓，電源電壓不在規定的范圍內，主回路直流電壓過高，加/減速時間設定不正確。應適當減小負載的轉動慣量，如果OV是在突卸負載時動作，就要考慮增設制動單元，使濾波電容上的電壓不致因充電而升得過快。用萬用表檢查輸入電源電壓，看輸入電壓是否在允許范圍內，是否存在輸入電壓過高的問題；檢查取樣反饋回路有無故障，檢查變頻器內部相應參數設置，電機最大轉矩是否設置太高，如果太高，進行相應調整。
（３）安川變頻器維修欠電壓，顯示字符：UV。說明變頻器電源輸入部分有問題，供電電路有器件故障或連接不良，同一電源系統中有啟動電流大的負載，操作順序不當。
（４）安川變頻器維修過載，顯示字符：OL。過載故障包括變頻器過載和電機過載?？赡苁羌铀贂r間太短、直流制動量過大、電網電壓太低、負載過重等原因引起的。一般可通過延長加速時間、延長制動時間、檢查電網電壓等方法消除。負載過重，可能是所選的電機和變頻器不能拖動該負載，也可能是由于機械潤滑不良引起。前者必須更換大功率的電機和變頻器；后者則要對負載設備進行檢修，加強潤滑維護。
（５）安川變頻器維修過熱，顯示字符：OH。如電動機有溫度檢測裝置，檢查電動機的散熱情況；變頻器溫度過高，檢查變頻器的通風情況，風扇電源連接是否正常，接頭是否松脫，電機有無反轉；風扇轉動時，機械噪聲是否過大，風扇轉速是否偏慢，如果出現此種情況，停機后用手試轉，看其軸承轉動是否靈活，有無機械卡死或雜音，如有則及時更換軸承；
變頻器維修時檢查周圍環境溫度是否過高（高于40℃），房間門窗是否過于嚴實，致使房間整體通風量不夠，熱量不易散發，此時應注意加強通風，改善周圍環境溫度，有條件的可采用側墻底部進風，房屋頂部排風的方式，以加強空氣對流。
（６）安川變頻器維修PG開路，顯示字符：PGO。在變頻器閉環控制時，編碼器的讀出的速度不能反饋到變頻器上就會報此故障，這時U1—05沒有速度反饋值。導致此故障主要原因有：編碼器到PG卡的線斷接、PG卡的接線錯誤、編碼器損壞。應重新接線，或更換編碼器、PG卡。
（７）安川變頻器維修接地故障，顯示字符：GF。變頻器報接地故障，應該檢查變頻器輸出電纜和電機是否絕緣，若電機損壞、電機對地短路，更換電機即可。
