注塑機電路板維修方法
來源：昌昇自動化時間：2021-08-14

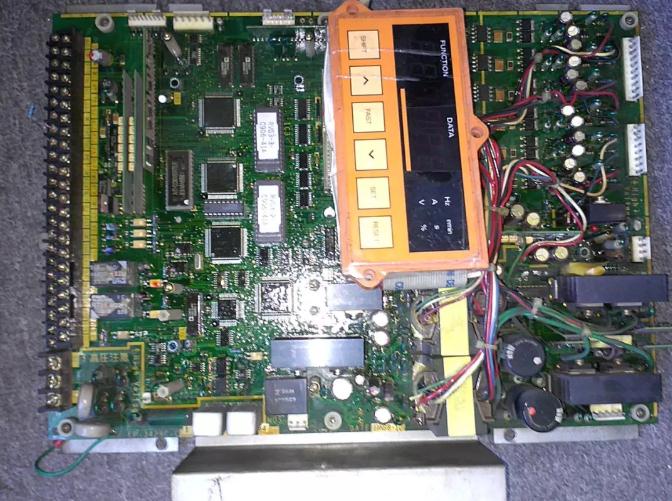

注塑機電路板維修技術員在無任何原理圖狀況下要對一塊比較陌生的注塑機電路板進行維修，在缺乏維修經驗的情況下，維修塑機電路板還是有一定的難度的，一般具有硬件功底較為深厚的電路板維修技師來說，他們對維修都會充滿信心，如果使用方法得當，工作起來會起到事半功倍的效果。
那么，怎樣做才能提高注塑機電路板維修的效率呢？根據昌昇長期對注塑機維修的經驗，總結出以下幾個步驟：
外觀檢查：當接收到客戶送修的注塑機電路板時，良好的習慣首先是應對其進行目測，并借助視頻放大鏡對送修的電路板進行仔細的觀察，觀察什么呢？主要觀察： 1、注塑機電路板中的印制線是否有斷線的情況； 2、分立電子元件如電阻、電解電容、電感、二極管、三極管等是否存在開路現象； 3、注塑機電路板上的印制板連接線是否存在斷裂、粘連等； 4、是否被其他維修員修過？主要維修過哪些元器件？電路板中有無存在虛焊、漏焊、插反等操作方面的失誤。
萬用表檢查：在經過外觀檢查確定了被修注塑機電路板無異常狀況后，再用萬用表進行檢查，首先測量注塑機電路板電源和地之間的阻值，正常情況下正反向電阻在應有明顯的差別，如果測量時正反向電阻值均很小，說明注塑機電路板中有元器件存在擊穿或的情況，就必須采取措施將被擊穿的元器件找出來。判斷方法是給注塑機電路板加上合適的供電電源，然后用手去摸注塑機電路板上各器件的溫度，燙手的IC或三極管、場效應管是重點懷疑對象。如果所測得的電阻值正常，再對注塑機電路板上的電阻、二極管、三極管、場效應管、撥段開關等分立元件進行測試，目要確保測量過的元件是正常的，我們的理由是，能用萬用表解決的問題，就用萬用表來維修。
合理使用電路板維修專用儀器儀表等工具：常用的儀器是電路在線維修儀，使用電路在線維修儀時需要找一塊與被維修板一樣的好注塑機電路板作為參照，然后使用VI曲線掃描功能對兩塊板進行好、壞對比測試，起始的對比點可以從端口開始，然后由表及里，尤其是對電容的對比測試，可以彌補萬用表難以在線檢測電容是否存在漏電的缺陷。通過VI曲線的測試對比之后，一般可以檢查出故障范圍。
在對注塑機電路板進行在線功能測試時，應對被修電路板采取一些措施，以盡量削弱各種干擾對測試進程帶來的負面影響。具體措施是： 1、測試前將晶振用導線短路,對于容量較大的電解電容要焊下一條腳使其處于開路狀況，以免電容的充放電特性給測量帶來誤判。 2、對集成電路器件進行在線測試或比較過程中，凡是測試通過（或比較正常）的集成電路，要將測試結果加以記錄；對于測試不能通過（或比較超差）的，可進行多次測試，如果還是顯示集成電路有問題，不能通過，可先將測試結果暫時記錄，繼續檢測其它集成電路或元件，直到將電路板板上的器件測試（或比較）完，然后再回過頭來處理那些存在問題的元器件。對未通過功能在線測試的器件，可以將懷疑的元器件從電路板上取下，用離線測量法加以確認。
3、用ASA-VI曲線測試功能對注塑機電路板中的元器件進行比較測試， ASA-VI智能曲線測試功能適用于對任何元器件的測試，只要測試夾能將被測器件夾住，再有一塊好的電路板作為參照板，通過對兩塊電路板中元器件功能的對比測試，就可以對元器件是否存在故障進行判斷，從而可以達到在無圖紙的情況下開展任何注塑機電路板維修的工作。
