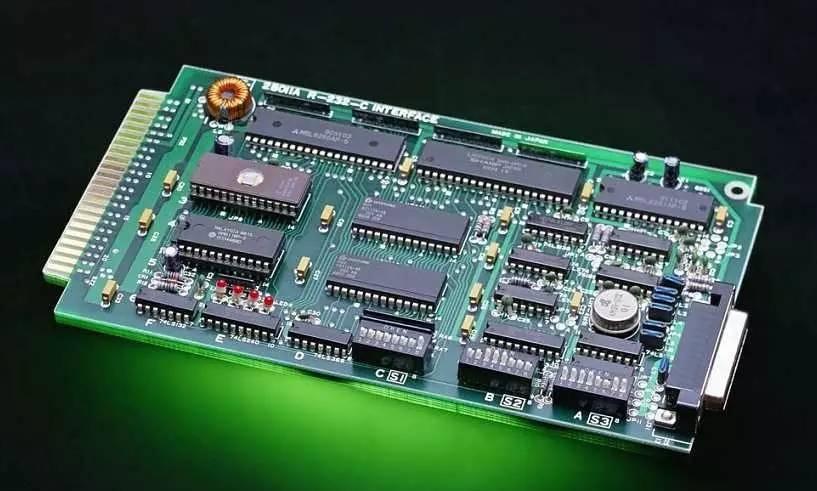

對于新設計的印刷電路板，調試是一項有難度的操作，特別是在電路板很大且組件很多的情況下，通常無法啟動。但是，如果我們掌握了一套合理的調試方法，則調試將以一半的努力實現兩倍的結果。
印刷電路板調試過程：
我們首先需要大致觀察一下板上是否存在問題，例如是否存在明顯的裂紋，是否存在短路，開路等現象。如有必要，請檢查電源和接地線之間的電阻是否足夠大。
然后是組件的安裝。獨立模塊，如果不確定如何確保它們正常工作，不要全部安裝，而要部分安裝（對于較小的電路，可以一次安裝所有模塊），這樣很容易確定故障范圍，以免遇到無法啟動時的情況。一般來說，可以先安裝電源，再上電檢查電源輸出電壓是否正常。假設您不確定電源打開的時間（即使您確定，也建議在緊急情況下添加保險絲），則可以考慮使用具有電流限制功能的可調電壓調節器。首先，預先設置過電流保護電流，然后逐步提高穩壓電源的電壓值，并監視輸入電流，輸入電壓和輸出電壓。假設在上調過程中沒有過流保護并且輸出電壓正常，則證明電源部分正常。相反，斷開電源，找到故障點，然后重復上述步驟，直到電源正常為止。
下一步是逐步安裝其他模塊。每個模塊均已安裝，將進行開機測試。開機時，請按照上述步驟操作，以避免由于設計錯誤或安裝錯誤而燒毀組件。
下面是電路板幾種查找故障的方法：
1、信號注入法。將信號源添加到輸入端子，然后再測量每個點的波形，以查找故障點是否正常。有時我們還使用更簡單的方法，例如將鑷子握在手中，以觸摸各個級別的輸入端子，以查看輸出端子是否有反應。這通常用于音頻和視頻放大器電路中（但應注意，熱底電路或什至具有高壓的電路不能使用此方法，否則可能導致電擊）。假設在第一級沒有響應，而在第二級有反應，則證明情況在第二級，應進行檢查。
2、當然，還有許多其他方法可以找到故障點，例如觀看，聆聽，聞到氣味，觸摸等。“看”是查看部件是否有明顯的機械損傷，如破裂，發黑，變形等；“聽”是指工作聲音是否正常，例如不大聲，噪音很小甚至異常的聲音；“氣味”是檢查有沒有燒了，對于經驗豐富的電子維護人員而言，味道等對這些氣味非常敏感?！坝|摸”是用雙手測試設備的溫度是否正常，例如過熱或過冷。一些電源設備在工作時會變熱。如果感覺很酷，基本上可以判斷出它們沒有工作。但是，假設不應該熱的地方太熱，或者甚至不應該熱的地方都不可能。一般功率晶體管，穩壓芯片等，在70度以下工作是沒有問題的。70度的概念是什么？如果您向上按手，則可以握住其三秒鐘以上，證明溫度大約低于70度。（請注意暫時嘗試觸摸，不要燙手。）
