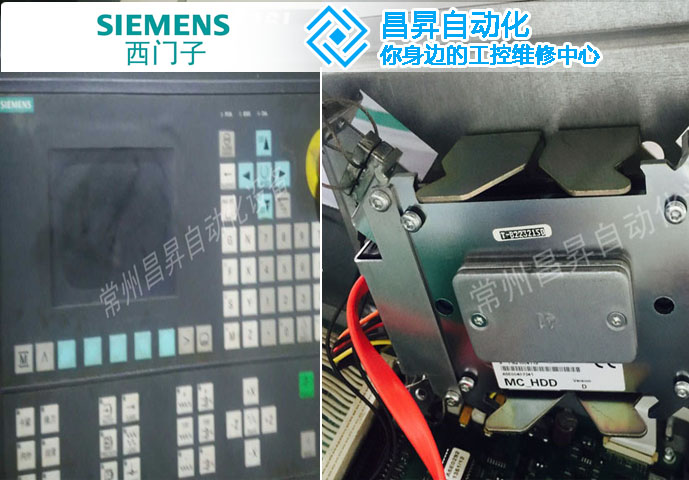

810D上電后，操作界面上顯示，指示燈一直閃爍，系統起動不了。
一：故障分析：對于這種無故障代碼的故障，需要從原理上來把握。SIMUMERIK 810D的數據分為三種：NCK數據、MMC數據和PLC數據。其中NCK主要完成傳統NC控制功能，如加工程序塊的預處理、插補運算、連接伺服驅動單元、實現位置控制等功能；MMC主要完成人機通訊功能，如控制整個系統的操作、顯示及外部數據交換、加工程序的輸入輸出、系統自診斷，模擬加工等功能；PLC主要完成由用戶來編制的控制程序，如機床的操作顯示、運行控制、監控機床故障等功能。機床的起動順序是PLC←→NCK←→MMC。
二：故障原因：
1.NCK通信線路故障；
2.PLC與MMC之間通信故障；
3.NCK機床數據丟失；
4.PLC數據有故障存在。
三：故障排除的方法與步驟：
1.仔細檢查起動中所有的指示燈及報警信號，發現機床背面NCU上報警燈（紅燈）亮，同時PLC輸出模塊上故障燈（紅燈）也亮；
2.檢查NCK通信線路以及周邊線路均正常；
西門子810D數控系統開不了機維修c.經以上檢查后分析判斷可能是NCK機床數據丟失了。據此進行系統總清，其中包括NC總清與PLC總清。先進行NC總清，再進行PLC總清；NC總清：
A.系統上電重啟后，將S3開關從“0”撥到“1”；
B.按NCU上的RESET鍵（數碼管閃爍“5”“6”）；
C.當數碼管顯示的值為“6”后，將S3開關由“1”撥回到“0”；
D.NCK被清空，標準的機床數據被裝載到機床中。
PLC總清：
A.S4開關從“0”撥到“2”（PR綠燈滅，PS紅燈亮）；
B.S4開關從“2”撥到“3”（PS紅燈先滅后亮，在PS燈重新亮起之后的3秒內完成下一步）；
C.S4開關從“3”撥到“2”，再從“2”→“3”→“2”，（PS紅燈開始閃爍，證明PLC正在清空中）；
西門子810D數控系統開不了機維修4）當PS紅燈停止閃爍后，S4開關從“2”撥到“0”，（PR綠燈亮，PS紅燈滅），表明PLC被清空。
D.系統總清完畢，重新啟動并回裝NCK與PLC數據，故障排除。
