PLC控制系統的故障分析與維修

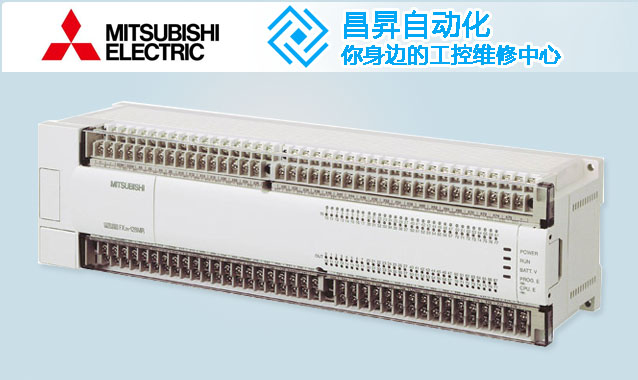

PLC控制系統以器件數量少、接線少及PLC本身的低故障率而具有較高的可靠性。但這并不是說PLC控制系統不會出現故障，PLC控制系統在長期運行中，或多或少地會出現一些故障，為了保障設備的長期正常工作和減少控制系統中出現故障，對PLC控制系統的故障檢查和處理是非常關鍵的。而當系統工作過程中一旦出現故障，首先要充分了解故障，判斷故障發生的具體位置，分析故障現象是否具有再生性，是否與其他設備相關等;然后再深究故障產生的原因，并設法予以排除。下面以三菱FX系列PLC為例，來介紹PLC運行中出出故障時的檢查流程。
1 總體檢查
總體檢查用于判斷故障的大致范圍，然后逐步細化，以找出具體的故障，對PLC控制系統的檢查是按照電源、系統報警、I/O、工作環境的順序逐一搜索故障區域。
2 電源的故障分析和處理
PLC中的電源是故障率較高的部件。如果在總體檢查中發現電源指示燈不亮，則需進行電源檢查。PLC控制系統中的電源包括主機電源、擴展單元電源和自帶電源等。進行電源檢查應從外部電源開始，依次是主機電源、擴展單元電源、傳感器電源和執行器電源。這里需要注意的一點是：在對電源系統故障進行檢查時，需要事先了解并熟悉有關的供電標準等。
3 致命異常故障檢查
當PLC發生致命錯誤時，PLC將停止運行，所有輸出都將斷開。對于電源中斷錯誤，CPU面板上的全部指示燈都暗。對于其他的致命錯誤，CPU面板上的POWER指示燈和ERR/ALM(錯誤服警)指示燈亮，RUN指示燈暗。按照如圖所示的流程檢查系統的致命異常故障。
