來源：昌昇自動化時間：2021-09-08

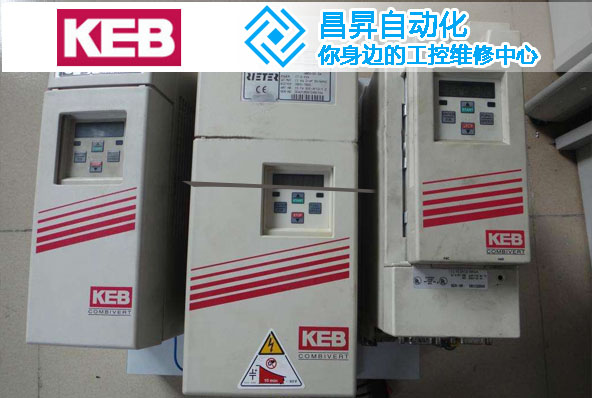

科比變頻器在工作運轉中突然發出爆炸聲響，同時外接保險燒毀，拆機發現變頻器的igbt模塊損壞。經過對相關板卡的測試，發現igbt觸發線路損壞，測量其他板塊正常。在拆卸變頻器板卡時發現其電源板和電流檢測板上有很多的油污和灰塵。打開變頻器的散熱片風機，看到散熱片上也粘滿了油污和雜物，將變頻器的散熱通道完全堵死。由此推斷變頻器的IGBT模塊因散熱不良導致其損壞。
科比f5變頻器模塊損壞維修經驗分享：這臺機器維修經過很是坎坷啊，我們常州本地機器一-開始打電話來咨詢說是 他們工程師自己檢測科比f5機器模塊損壞，問我們維修更換模塊多少錢，根據我們的原則是要收到機器通過檢測后才能報價,但是用戶口氣很大的說我們只要更換一個模塊不要檢測，自己就會檢測，讓我來報價覺得合適就派人去維修，我再三勸說一定要檢測，因為模塊也有不同，型號，類別，模塊損壞還要看是什么原因導致的，但是客戶不聽啊,我只好按照他所說的報了一個科比f5模塊維修價格給他，用戶說是考慮一下,過了一個多星期后又來電話讓我們安排人上門去維修，當時反應是過了這么長時間才又來找我，中間肯定是有什么問題，于是帶了2個工程師去現場，到了現場檢測后才發現確實是模塊損壞了，是IGBT模塊損壞。
科比f5變頻器模塊損壞維修經驗分享
維修時工人在場便了解了一下情況，工人說之前查出來是這個問題,但是覺的各公司的報價太貴,他們自己的工程師在網上購買了一塊模版換上了,換好后在做別的檢測時把模塊的接觸線拔掉，上電后就跳閘了 ，之后檢查又損壞了一塊模塊，他想了好久也想不明白是啥原因，其他地方都好的，還調整了機器參數數據，結果還是不行，這才讓我們過來維修，我想嗎，怎么會過這么長時間，我把壞掉的模塊重新裝上去檢測，再拆下來檢測做對比，驚奇的發現，這臺科比f5變頻器原來是IGBT模塊的，在接觸發端在觸發線拔掉后,有可能會留有一些小量的電壓，這時模塊處于半導通狀態，只要-通電便會出現短路燒壞模版，所以遇到這種模塊時，是不能這樣檢測的，有些模塊沒有這種特性的就可以這樣檢測，像GTR模塊沒有這種特性，完全不用擔心。
通過這次維修也是要提醒一下用戶，維修時還是要對每個部件有足夠的了解才可以自己維修，不然是花更多的錢辦,同樣的事,尤其是針對這種模塊維修比如，IBGT模塊導通損耗與芯片有關，同時和機器的運行條件也有關連,在與電流成正比時,和IGBT占用的內存空間也是要成正比，會隨訂J升高而增加，與驅動的條件是隨Vge增加而減少，但是開管的損耗，和平時的工作有息息相關的聯系，比如開關的頻率，電流和電壓成正比，隨Tj升高而增加，在驅動條件下會隨Rg的增大,隨門]極關斷電壓的增加而減少。懂得這些IGBT的特性對維修是有很大幫助的。
