富士伺服驅動器BOF故障維修實錄
來源：昌昇自動化時間：2021-11-03
富士伺服驅動器維修中心接到客戶送修的富士RYS500S3-LPS伺服驅動器一臺

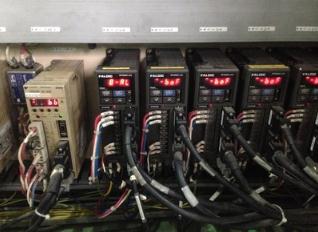

故障現象：上電報警BOF，然后就不往下運行，正常的話先顯示BOF，再顯示RUN就正常工作。
維修經過：富士驅動器
1、根據用戶使用手冊，BOF不是報警代碼，而是一個待機提示，機器自檢后進入工作狀態，該伺服器上電一直顯示BOF，說明自檢沒有通過，而造成自檢沒有通過的原因有很多種，只能一項一項排除；
2、首先對主電路進行排查，保險、整流模塊沒有故障；
3、對逆變電路進行排查，IGBT模塊及驅動電路也沒有故障；
4、上電對開關電源進行排查，各路電源工作正常；
5、對電壓檢測電路進行排查，在線測量A7800的放大輸出端，發現電壓為0.9伏，測量輸入端為0.15伏，7800的放大倍數應該是8倍，輸出電壓應該是1.2伏，放大倍數不夠會導致電壓檢測報欠壓的故障，但該機型沒有報低壓故障；
6、更換7800后再檢測，輸出端電壓為1.2伏，交客戶試機，工作正常；
7、大部分的機型在電壓檢測會報出明確的故障，但該機型只是停留在待機狀態，不往下運行，對維修增加了難度，沒有具體的方向，需要對整機做全面的排查，如果維修該機型有較多經驗，可直接修復電壓檢測電路。
