安川SGDV-180A11A伺服器數碼管無顯示故障
來源:昌昇自動化時間:2021-11-04

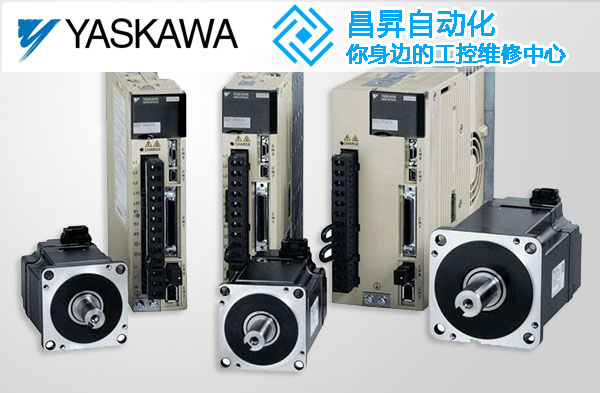

故障現象:伺服器維修中心接到客戶送修一臺安川伺服器型號SGDV-180A11A,客戶反映上電數碼管無顯示。
1、數碼管無顯示,首先檢查電源問題,發現整流模塊沒有短路故障;
2、再初步檢查下IGBT,續流二極管導通正常,也沒有明顯短路現象;
3、給電源上控制電壓,發現電源指示燈點亮,再檢查各路電源正常,
4、數碼管無顯示,檢查數碼管周邊供電電路也沒有問題,順著數碼管的信號線路一直到一個大芯片,都沒有發現問題。
5、到底是數碼管顯示問題,還是芯片壓根就沒給數碼管發出顯示信號?
6、再上控制電壓,用手摸摸各芯片,發現數碼管連接的那個大芯片燙手,判斷該芯片短路;
7、查一下該芯片型號及相關資料,需要對芯片進行程序燒錄,該芯片又是多引腳四列封裝,無法進行程序燒錄,只能告知客戶需要更換CPU板,換板后試機數碼管顯示正常。
